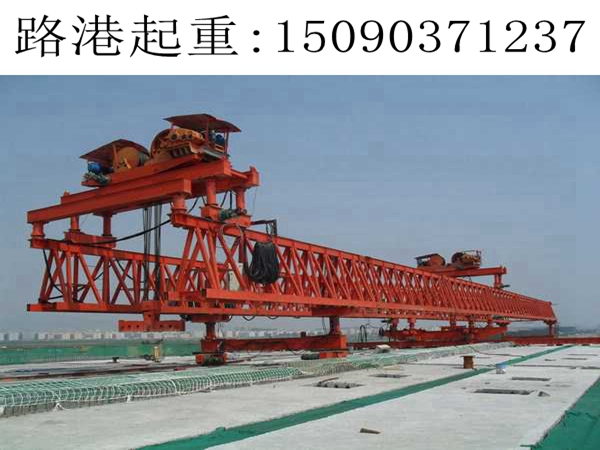

在小曲線半徑（<500m）橋梁架設中，架橋機需應對線路曲率帶來的空間姿態限制，其調整機構通過多系統協同實現 “以折代曲” 的***施工，是協調主梁線形、支腿受力與梁體對位的核心保障。

主梁轉向系統是曲線適應的基礎保障。通過在主梁中部及與前后導梁連接處設置平轉鉸座，以豎直銷軸為旋轉中心，配合兩側對稱布置的液壓油缸形成驅動力偶，實現節段式主梁的折線變形。當油缸伸縮驅動主梁繞銷軸轉動至設計角度后，由精軋螺紋鋼筋錨座鎖定折彎形態，確保荷載傳遞時的結構穩定性。這種設計使直線型主梁可根據曲線半徑折成適配折線，中心線貼近橋梁曲線軌跡，為后續調整奠定基礎。

支腿調整體系承擔著荷載均衡與位置補償?shù)碾p重功能。中支腿配置水平旋轉裝置與橫移機構，通過軸承連接實現上部立柱與橫移輪箱的相對轉動，配合水平伸縮裝置（***伸縮量達 50 公分）調整支腿間距，避免轉向時導梁產生附加彎矩。前支腿則通過固定鉸座與轉向油缸組合，使下支撐梁相對主梁偏轉，確保曲線過孔時支腿與橋墩橫向平行接觸。后車行走系統配備平面轉動機構，利用滑座凹槽內的弧形滑板與連桿銷軸結構，實現架橋機尾部在曲線段的平轉調整，解決喂梁時的軌跡偏移問題。

天車與吊具的適應性設計保障梁體***對位。針對曲線段雙導梁軌道中心距變化，天車一側支腿采用柔性鉸軸連接，可隨軌道間距靈活調整，避免卡軌或應力集中。懸掛系統通過吊掛梁上的可移動鉸座實現左右微調，配合主梁轉向后的線形偏差，最終完成節段梁的精確對接。

安全控制機制貫穿調整全過程。機械限位裝置如限位螺栓和凸凹邊結構，嚴格控制各機構的旋轉角度與伸縮行程；液壓同步控制系統確保雙側油缸動作均衡，避免主梁或支腿承受附加扭矩。這些措施使架橋機在小半徑曲線段既能實現 ±5° 以上的轉向調整，又能保持各部件受力在安全范圍內。

通過 “轉向 - 橫移 - 旋轉” 的多維調整，各機構協同補償曲線段的空間姿態偏差，確保梁體在無應力狀態下***就位，成為小曲線橋梁施工不可或缺的技術支撐。
