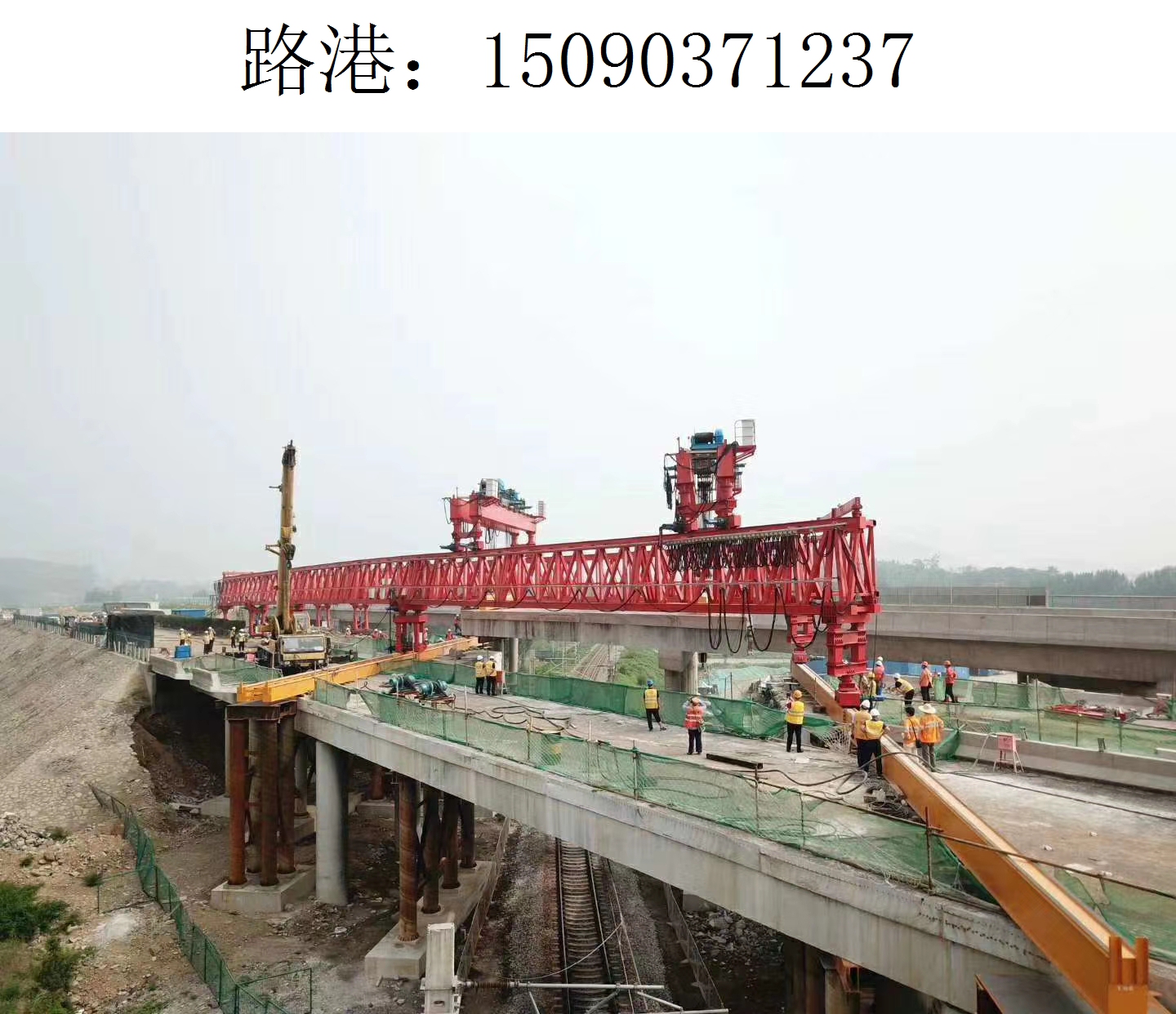

高鐵架橋機的過孔作業，如同鋼鐵巨人在高空邁出的每一步，既需穩穩跨越已架橋跨，又要***落位下一作業點。而步履式行走機構，便是這尊巨人的“鐵足”，其設計的精妙與否，直接決定過孔的安全、效率與適配性。從支腿的交替支撐到重心的動態平衡，從機構的靈活調整到過孔的流程適配，每一處設計都藏著匠心，讓架橋機在高空“邁步”從容不迫。

步履式行走機構的設計核心，是“交替支撐、***控姿”，為過孔筑牢硬件根基。不同于傳統輪式行走，步履式機構通過前、中、后多組支腿的協同聯動，實現“抬步-前移-落步”的仿生行走模式，如同巨人邁步般穩扎穩打。設計上，支腿多采用液壓驅動伸縮結構，可靈活調整高度與橫向位置，前支腿與過孔支腿底部均配備橫移機構，能***適配小半徑曲線過孔需求，即便面對R＜2000m的曲線工況，也能通過支腿旋轉與橫移微調，讓主梁貼合線路弧度。中支腿則常采用密封O型結構設計，與主梁形成穩固受力體系，搭配可伸縮節段，可適配不同墩高與地形，確保支撐時受力均勻無偏移。更關鍵的是，機構內置同步控制系統，能實現支腿升降、主梁前移與天車配重的聯動，避免動作不同步引發沖擊，從根源規避傾覆風險。

重心平衡與抗傾覆設計，是步履式機構的“安全密碼”，讓過孔全程穩如磐石。過孔時架橋機處于大懸臂狀態，重心偏移風險極高，因此機構設計需兼顧靜態配重與動態調節。固定配重多布置在主梁后端，平衡前端懸臂力矩；后天車則可作為動態配重，過孔時同步向后移動，實時調整整機重心位置，確保抗傾覆系數不低于1.5。針對跨江河、高墩等特殊工況，部分機型還搭載重心監測系統，可自動控制天車位置與支腿受力，若檢測到重心偏移超標，立即觸發預警并鎖定機構，杜絕安全隱患。同時，支腿底部均配備擴大基礎支墊與錨固裝置，落步后可快速與蓋梁或路基剛性連接，形成雙重防護，防止過孔時滑動或沉降。

步履式機構與過孔流程的深度適配，是實現高效作業的關鍵，讓“邁步”與“銜接”無縫銜接。完整的過孔流程，始終圍繞步履式機構的動作邏輯展開：準備階段，前支腿錨固定位，后支腿翻轉收起，中支腿收縮離地，過孔支腿升起支撐主梁，完成“抬步”準備；前移階段，步履機構驅動主梁向前移動，天車同步向后配重，前支腿反托輪組輔助導向，確保主梁前移平穩無晃動；落步階段，前支腿前移至下一蓋梁，***落位后錨固，中支腿與后支腿依次放下支撐，完成受力轉換；***過孔支腿由天車吊起前移復位，整個流程一氣呵成。這種“機構動作-流程步驟”的***適配，大幅壓縮過孔時間，相較于傳統機型，步履式架橋機過孔效率可提升30%以上，且無需繁瑣拆解，實現“過孔即架梁”。

從曲線工況的靈活調姿，到高墩過孔的穩定支撐，步履式行走機構的設計智慧，在每一次高空邁步中彰顯無遺。它不僅破解了傳統行走機構適配性差、穩定性不足的痛點，更通過與過孔流程的深度協同，讓架橋機能夠從容應對各類復雜工況。正是這份“鐵足”的堅實與靈動，讓高鐵架橋機跨越千孔萬墩，在山河之間架起一條條平順通途，詮釋著中國智造的硬核實力。
